۱) دسته‌بندی وکیوم پمپ خلاء آبی بر اساس نوع میزان خلاء :

وکیوم پمپ خلاء آبی با خلاء mhg ab 80

این دسته از وکیوم پمپ‌ها تک پروانه (یک مرحله ای) بوده و با ظرفیت‌های ۱۰ مترمکعب تا ۰۰۰/ ۲۰۰ مترمکعب در دنیا تولید می‌شود ظرفیت‌های کمتر از ۲۸۰ مترمکعب دارای یک پورت ورودی (مکش) و یک پورت خروجی (دهش) می‌باشند. درپمپ‌های با ظرفیت بالاتر به دلیل افزایش طول پروانه باید پورت‌ها دو برابر باشند. در این پمپ ها با نصب سوپاپ بر روی پورت خروجی می‌توان خلاء را به mhg ab30 هم رساند ولی کارائی پمپ‌های دو پروانه (دو مرحله ای) را ندارند.

وکیوم پمپ خلاء آبی با خلاء ab mhg 30

پمپ وکیوم خلاء آبی که دارای دو پروانه (یکی کوچک و دیگری بزرگ) هستند دارای فشار ۳۰ میلی جیوه (mbar33) بوده از نظر سرعت به خلاء رسیدن و حفظ خلاء از پمپ های سوپاپ دار بسیار کارآمد تر هستند به هیچ وجه نمی توان وکیوم پمپ تک پروانه را با سوپاپ دار کردن جایگزین پمپ های دو مرحله نمود.

پمپ های وکیوم رینگ روغن

در صورتی که سیال در گردش پمپ‌های وکیوم رینگ آبی روغن (روغن وکیوم) باشد به دلیل بالاتر بودن فشار نهایی روغن از آب خلاء تا ۱۰ میلی متر جیوه خواهد رسید. در این صورت برای کاهش حرارت روغن پمپ باید بصورت پکیج دارای مخزن روغن – سیستم سیرکولاسیون و سیستم خنک‌کننده باشد. از ترکیب پمپ‌های وکیوم رینگ آبی و روغنی با سایر پمپ‌ها مثل اجکتورها، بوسترها … می‌توان به خلاء های تا (۰٫۰۰۱ میلی بار نیز دست یافت.)

۲) دسته‌بندی وکیوم پمپ خلاء آبی بر اساس نوع کوپله :

وکیوم پمپ خلاء آبی End Close

در پمپ های وکیوم end close تا (ظرفیت ۲۵۰ متر مکعب) (پروانه پمپ pump impeller) مستقیم به شافت الکتروموتور بسته شده و سیلندر پمپ به فلنچ الکتروموتور متصل می‌گردد.

وکیوم پمپ خلاء آبی کوپله با کوپلینگ و پولی و تسمه

در این تیپ پمپ های وکیوم پمپ و موتور با کوپلینگ و پولی و تسمه(بالای ۸۰۰ متر مکعب) به هم متصل می‌گردند.

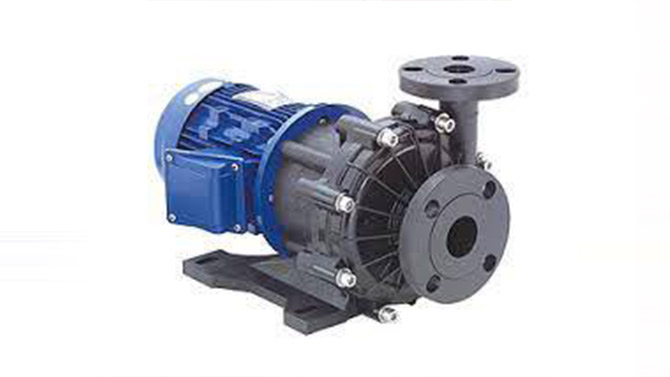

وکیوم پمپ خلاء آبی مگنت کوپلینگ

در این پمپ‌ها شافت پمپ توسط یک مگنت کوپلینگ می‌چرخد.
