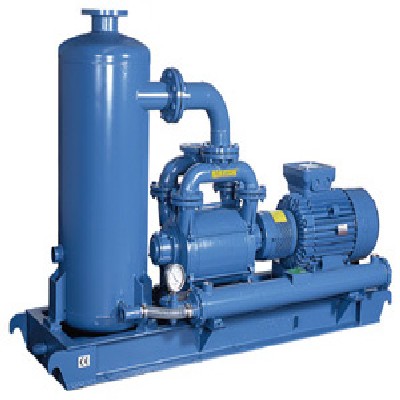

پکیج وکیوم آبی

وکیوم آبی با اجکتور و بوستر وکیوم

وکیوم آبی با اجکتور و بوستر وکیوم

جهت استعلام و لیست قیمت و قیمت پکیج وکیوم آبی با اجکتور و بوستر وکیوم و تعمیرات بلوئر هوادهی با ما تماس حاصل نمایید.

۶۶۷۹۱۷۷۵-(۲۱)۹۸+
۶۶۷۹۱۷۷۶-(۲۱)۹۸+
موبایل: ۶۶۱۸۶۷۹-(۹۱۰)۹۸+

خروجی هوا پمپ خلاء حلقه مایع

پکیج پمپ بوستر وکیوم با اجکتور و بوستر وکیوم اگر بخواهیم مشکل کاویتاسیون پمپ خلاء را حل کنیم ، بایدو هزینه زیادی برای کاهش دمای آب دارد و کاهش درجه خلاء غیرممکن است ، به عنوان مثال اجازه دهید فشار عقب کندانسور افزایش یابد ، که به طور جدی بر ظرفیت بار دستگاه تأثیر می گذارد. راه ایده آل این است که مشکل کاویتاسیون را حل کنیم به شرطی که دمای اولیه آب و خلاء سیستم بدون تغییر باقی بماند. در حال حاضر ، بهترین انتخاب اضافه کردن اجکتور جوی به پمپ خلاء است ، به طور کلی عملکرد استخراج گروه پمپ خلاء بهتر خواهد بود ، بنابراین خلاء کندانسور همچنان می تواند سطح فعلی یا بالاتر را تضمین کند ، اما درجه خلا داخلی بدنه پمپ خلا فقط ۱۲ کیلو پاسکال است (در حال حاضر ، خلاء سیستم در محدوده ۳-۸ کیلو پاسکال است) ، که می تواند به طور م avoidثر از ایجاد حفره جلوگیری کند.

اصول عملکرد وکیوم آبی با اجکتور و بوستر وکیوم :

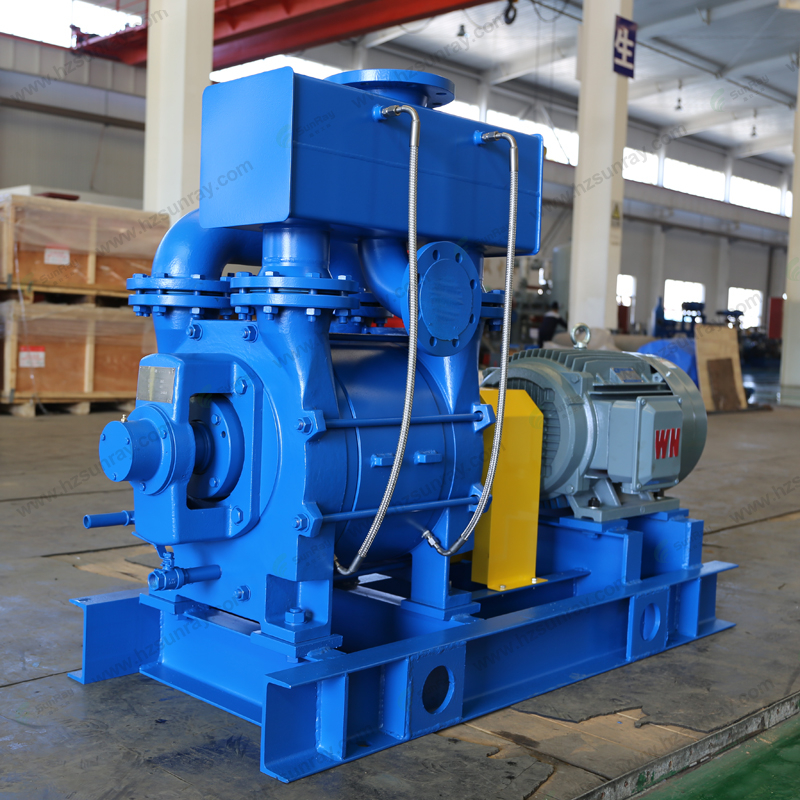

پمپ های خلاء حلقه مایع از آب یا مایعی که با گاز یا بخار تخلیه شده سازگار است ، به عنوان سیال عامل استفاده می کنند. اتیلن گلیکول ، روغنهای معدنی یا حلالهای آلی نیز مانند سایر مایعات که قبلاً بخشی از فرایند هستند استفاده می شوند. اصل اساسی برای همه اندازه ها و نسخه ها یکسان است.

یک پروانه که به طور غیرعادی نصب شده است در داخل یک محفظه استوانه ای می چرخد. این محفظه به اندازه ای پر شده است که پره های پروانه در آن غوطه ور شده اند. حرکت دوار پروانه و نیروی گریز از مرکز ناشی از آن باعث می شود مایع موجود در محفظه به اصطلاح حلقه مایع تشکیل دهد. گاز به فضاهای بین پره های جداگانه و حلقه مایع پمپ می شود. به لطف چیدمان غیرعادی پروانه ، حجم این فضاها تغییر می کند و باعث می شود گاز دوباره جذب ، فشرده و تخلیه شود. حلقه مایع فضاهای جداگانه را تا سیلندر مهر و موم می کند. بنابراین گاهی از آن بعنوان سیال آب بندی و نه سیال عامل یاد می شود.
پمپ جت هوا شامل موارد زیر است:

  • پورت خروجی با ورودی هوای پمپ حلقه مایع متصل می شود.

اصل پرتاب کننده هوا در وکیوم آبی با اجکتور و بوستر وکیوم :

ابتدا پمپ خلاء حلقه مایع را راه اندازی کنید تا اختلاف فشار بین ورودی هوا و خروجی خروجی نازل ایجاد شود. هوا می تواند از نازل وارد پمپ خلاء شود. هنگامی که اختلاف فشار ۱/۲ فشار اتمسفر است ، می توان محیط هوا را از طریق قسمت انقباض نازل تسریع کرد. وقتی به حلق می رسد ، می تواند به سرعت صدا برسد. هنگامی که به بخش انبساط می رسد ، می توان آن را تا سرعت صدا بیشتر کرد.

می تواند به سمت دیفیوزر شلیک کند تا یک جت با سرعت بالا ایجاد کند و باعث شود که نسبت فشار در محفظه مکش پمپ شود فشار در دیفیوزر کم است ، بنابراین گاز استخراج شده به داخل محفظه مکیده می شود. از آنجا که دو جریان هوا در محفظه مکش مخلوط می شوند ، از دست دادن ناشی از تبادل حرکت سرعت جریان گاز را به تدریج کند می کند. هنگام ورود به حلق دیفیوزر ، از سرعت صدا کمتر می شود.

پس از کاهش بیشتر از طریق بخش انبساط دیفیوزر ، فشار به طور مداوم افزایش می یابد و در نهایت به فشار خروجی خروجی جوی یعنی فشار مکش پمپ حلقه مایع می رسد ، پمپ حلقه مایع مکش بدن گاز را می کشد و سپس از خروجی خارج می شود. پمپ خلاء ، یعنی تکمیل فرایند مکش و خروجی.
سیستمهای خلاء حلقوی مایع تقویت کننده هوا ، یک خروجی ونتوری در ورودی پمپ خلاء حلقه مایع دارند ، که از طریق آن مایع درزگیر مجبور می شود و فشار را بر ورودی خروجی کاهش می دهد.

یک تقویت کننده خلاء مکانیکی ، پرتاب کننده را بیش از حد شارژ می کند و خلاء عمیق تری نسبت به آنچه با تقویت مکانیکی یا بیرون راندن هوا به تنهایی قابل دستیابی است ایجاد می کند. محدوده جریان تا حدود ۲۰۰۰ CFM (3400 متر مربع در ساعت) با سطوح خلاء ۰٫۱ Torr (0.13 mbar) گسترش می یابد.

در این سیستم ، یک خروج کننده هوا بین تقویت کننده لوب مکانیکی و پمپ حلقه مایع وارد می شود. این عملکرد پمپ را در طیف گسترده ای از خواص سیلانت افزایش می دهد و فشار تخلیه تقویت کننده را کاهش می دهد.

نتیجه این است: که سطوح خلاء پیوسته به طور قابل ملاحظه ای کاهش می یابد بدون نیاز به اسب بخار. هوای محیطی یا گاز فرآیند چرخش مجدد به عنوان گاز محرک در خروجی هوا استفاده می شود. برای اجازه پمپاژ با ظرفیت بالا در ۳۰ Torr یا بالاتر ، ممکن است دریچه های خاموش کننده هوا و یک منیفولد بای پس به سیستم اضافه شود. هواگیرها نیز بدون تقویت کننده برای برنامه های خاصی که سادگی سیستم مفید است استفاده می شوند.

جهت استعلام و لیست قیمت و قیمت پمپ بوستر وکیوم با اجکتور و بوستر وکیوم با ما تماس حاصل نمایید.

مطالعه بیشتر:
۱) نحوه عملکرد پکیج وکیوم آبی؟
۲) نحوه عملکرد پکیج های وکیوم آبی؟
۳)نحوه عملکرد پکیج های وکیوم روغنی روتاری؟
۴)نحوه عملکرد پکیج های  وکیوم خشک؟
۵) نحوه عملکرد پکیج وکیوم پمپ روتاری؟
۶)ویژگی های پمپ پیستونی؟
۷) ویژگی های وکیوم پمپ بوستر؟
۸) ویژگی های پمپ اسکرول؟
۹) ویژگی های پمپ ساید چنل؟
 صنایع وکیوم آسیا

چگونه یک پمپ وکیوم آبی انتخاب کنیم؟

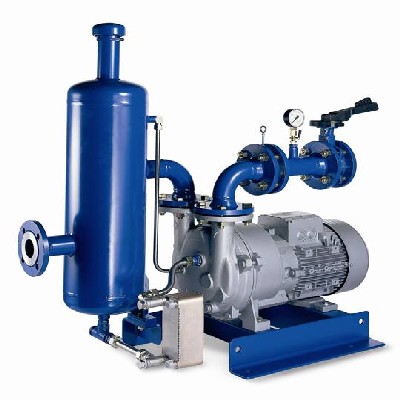

وکیوم آبی با بوستر وکیوم

پمپ وکیوم آبی با بوستر وکیوم

جهت استعلام و لیست قیمت و قیمت پکیج های پمپ وکیوم وپمپ وکیوم آبی با بوستر وکیوم همچنین تعمیرات بلوئر هوادهی با ما تماس حاصل نمایید.

۶۶۷۹۱۷۷۵-(۲۱)۹۸+
۶۶۷۹۱۷۷۶-(۲۱)۹۸+
موبایل: ۶۶۱۸۶۷۹-(۹۱۰)۹۸+

هنگامی که فشار کار کمتر از ۱۰۰ mbar (A) است ، باید استفاده از تقویت کننده خلاء را در نظر بگیرید. به این ترتیب می توانید زمان تخلیه و مصرف برق را به شدت کاهش دهید.

به عنوان مثال ، با فشار مکش ۳۳mbar (A) و جریان حجم ۱۸۰۰ m^3/h می توانید از پمپ وکیوم رینگ مایع با قدرت نصب ۵۵kW استفاده کنید.

با استفاده از یکی از تقویت کننده های ما ، با این فشار کاری ، نسبت فشرده سازی ۱: ۵ را به دست خواهید آورد. در این مثال این بدان معناست که جریان حجم ۱۸۰۰m^3/h 5 بار از ۳۳mbar (A) تا فشار خروجی از تقویت کننده در ۱۶۵ mbar (A) فشرده می شود. با استفاده از این مدل ، می توانید مجدداً به یک پمپ خلاء حلقه مایع جدید مهندسی کنید ، که اکنون به ظرفیت مکش ۳۶۰ m^3/h نیاز دارد.

با ترکیب پمپ وکیوم رینگ مایع با تقویت کننده ، به ۱۱ کیلو وات برای پمپ خلاء ۳۶۰ m^3/h و ۵،۵ کیلو وات در تقویت کننده ۲۰۰۰m^3/h نیاز خواهید داشت. این به معنی صرفه جویی در قدرت ۳۸ ، ۵ کیلو وات در مقایسه با یک پمپ خلاء حلقه مایع بزرگ بدون تقویت کننده است.

کار ۶۰۰۰ ساعت در سال به معنای صرفه جویی ۲۲۸٫۰۰۰ کیلووات ساعت در برق است. استفاده از آب در مقایسه با پمپ خلاء حلقه مایع بزرگتر کمتر از نصف خواهد بود ، و همچنین زمان تخلیه در ناحیه خلاء متوسط ​​تا زیاد خواهد بود.

به طور معمول می توان از تقویت کننده ها در ارتباط با پمپ وکیوم رینگ مایع ، پمپ های چرخشی و پمپ های پیچ مانند پمپ های پشتیبان استفاده کرد.

Gugliotta & Co. بوسترهایی با ظرفیت مکش تا ۱۵٫۵۰۰ m^3 در ساعت ارائه می دهد. علاوه بر این ، ما همچنین راه حل های تقویت کننده کامل از جمله سیستم کنترل و مهندسی مجدد کارخانه را ارائه می دهیم.

تقویت کننده های خلاء چیست:

تقویت کننده های خلاء جابجایی مثبت ، دمنده های دو لوب دوار هستند. فاصله های بسیار محکم پمپ را قادر می سازد تا به طور م withoutثر بدون روانکاری در محفظه فرآیند کار کند. لوب ها که با چرخ دنده های زمان بندی در جعبه روغن همزمان می شوند ، گاز را از ورودی به تخلیه در امتداد دیواره داخلی بدنه منتقل می کنند. مسیر جریان گاز کوتاه است ، بنابراین تراکم و تجمع مواد در پمپ را کاهش می دهد. مواد مختلف ساخت و ساز و گزینه های آب بندی شفت برای برآوردن الزامات فرآیند در دسترس هستند. گزینه های نصب جریان عمودی و افقی نیز موجود است.

فواید:

سیستم های چند مرحله ای شرکت وکیوم آسیا با تقویت کننده های خلا قوی و مقاوم هستند و مزایای زیر را ارائه می دهند:

سرعت پمپاژ بالاتر و خلاء عمیق تر از پمپ اصلی به تنهایی
عملکرد سیستم قابل اعتماد به دلیل تخصص مهندسان برنامه های کاربردی شرکت وکیوم آسیا که از انتخاب و طراحی سیستم با الزامات فرایند و ایمنی اطمینان حاصل می کنند
انعطاف پذیری بالا به دلیل امکان سفارشی سازی ویژگی ها و اجزای سیستم
راه حل اقتصادی و کارآمد با مصرف برق مطلوب برای کل سرعت پمپاژ

پمپ های تقویت کننده مکانیکی برای سیستم های خلاء:

در بسیاری از سیستم های خلاء ، به ویژه آنهایی که محفظه بزرگ است دارای سطح داخلی زیادی است و بار محفظه سطح اضافی را اضافه می کند ، هنگامی که فشار محفظه به محدوده ای که مولکولهای بخار آب در سطح آن کاهش می یابد کاهش می یابد ، می توان پمپ را به میزان قابل توجهی کند کرد. دفع می شود و باید پمپاژ شود.

فشار و دما تعیین می کند که این بخار چگونه دفع می شود ، اما در دمای محیط ، حدود هفتاد و دو درجه فارنهایت یا بیست درجه سانتیگراد ، بخار از حدود ۵۰ تورن به حدود ۰٫۱ تورر می رسد. فشار بخار آب در دمای محیط حدود ۱۸ Torr است ، بنابراین در آنجا حداکثر دفع ممکن است رخ دهد.

پمپ های پره دوار مهر و موم شده با روغن و پمپ های پیستونی دوار دارای سرعت پمپ نسبتاً ثابت از فشار اتمسفر تا فشار حدود ۱۰ Tor هستند. در فشارهای کمتر ، سرعت پمپاژ موثر کاهش می یابد تا زمانی که به خلاء نهایی پمپ خلاء برسید. در خلاء نهایی ، یعنی کمترین فشاری که یک پمپ خاص می تواند برسد ، سرعت موثر پمپاژ صفر است.

اگر سیستم خلاء فقط از پره مکانیکی یا پمپ پیستونی استفاده کند ، هنگامی که بخار شروع به دفع می کند ، سرعت افت فشار کاهش می یابد زیرا پمپ مکانیکی در پمپاژ حجم زیاد بخار کار می کند. در برخی موارد ، فشار محفظه ممکن است افزایش یابد اگر مقدار بخار بیش از توانایی پمپ برای حذف آن از سیستم باشد. خرابی طولانی مدت پمپ ، زمان پردازش و هزینه کلی اجرای فرآیند را افزایش می دهد.
برای رسیدگی به این بار بزرگ بخار ، یک پمپ خلاء مورد نیاز است که دارای منحنی سرعت پمپاژ زنگوله ای بوده و دارای سرعت پمپاژ بالایی در محدوده فشاری است که بخار آب در آن تولید می شود. پمپ خلاء که این نیاز را برطرف می کند ، پمپ خلاء Roots است. از سرعت پمپاژ Roots در مقابل منحنی فشار می بینید که بیشترین سرعت پمپاژ از حدود ۱۰ تا ۰٫۰۱ Torr است. به طور متوسط ​​یک پمپ Roots سرعت پمپاژ سیستم را حدود ۱۰ برابر افزایش می دهد.
