CAVITATION در کاویتاسیون پمپ چیست؟

تعریف:

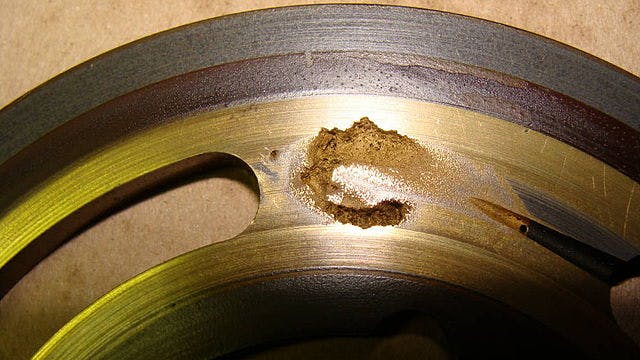

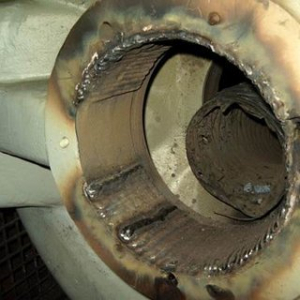

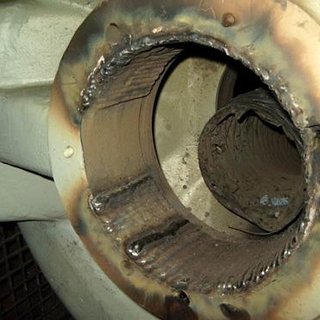

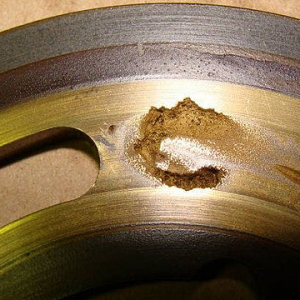

کاویتاسیون در پمپ های گریز از مرکز زمانی اتفاق می افتد که سر مکش مثبت Nett (NPSHa) کمتر از سر مکش مثبت مورد نیاز Nett (NPSHr) باشد که باعث تشکیل و تجمع حباب ها در اطراف چشم پروانه شده و سپس فرو می ریزد که منجر به یک سری انفجارهای کوچک و قابل توجه می شود. آسیب به پروانه و بدنه اگر به نظر می رسد که پمپ شما تیله ها را پمپ می کند ، احتمالاً مشکل کاویتاسیون دارید (یا تیله ها وارد سیستم شما شده اند). سایر مشکلات مربوط به کاویتاسیون ارتعاش بیش از حد است که منجر به خرابی زودرس مهر و موم ها و یاطاقان ، مصرف برق بیشتر و کاهش جریان و فشار می شود.

کاویتاسیون پمپ چگونه رخ می دهد:

اگر آب را به عنوان مثال در نظر بگیریم ، در فشار اتمسفر در ۱۰۰ درجه سانتیگراد بخار می شود. اما طراحی داخلی یک پمپ بدین معناست که مایعات با سرعت زیاد جریان می یابند و فشار کاهش می یابد (به قانون برنولی مراجعه کنید) ، در نتیجه مایع به میزان زیادی بخار می شود. دمای پایین تر دو نوع کاویتاسیون وجود دارد:

حفره مکش:

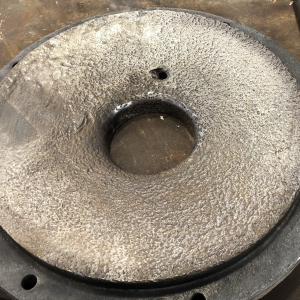

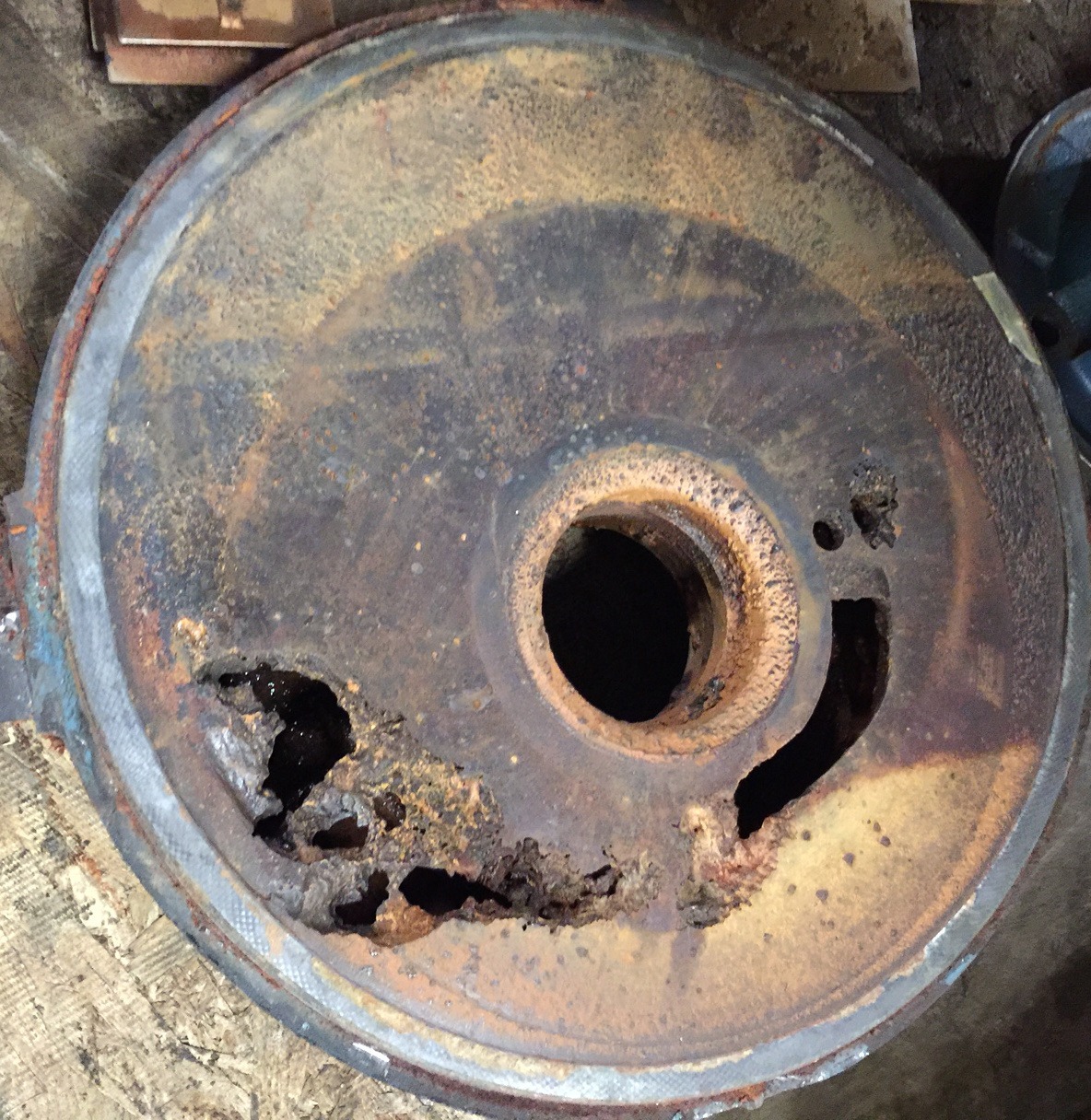

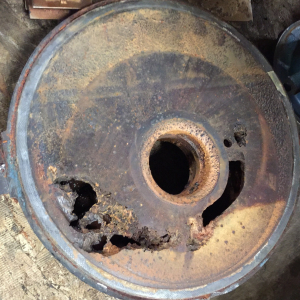

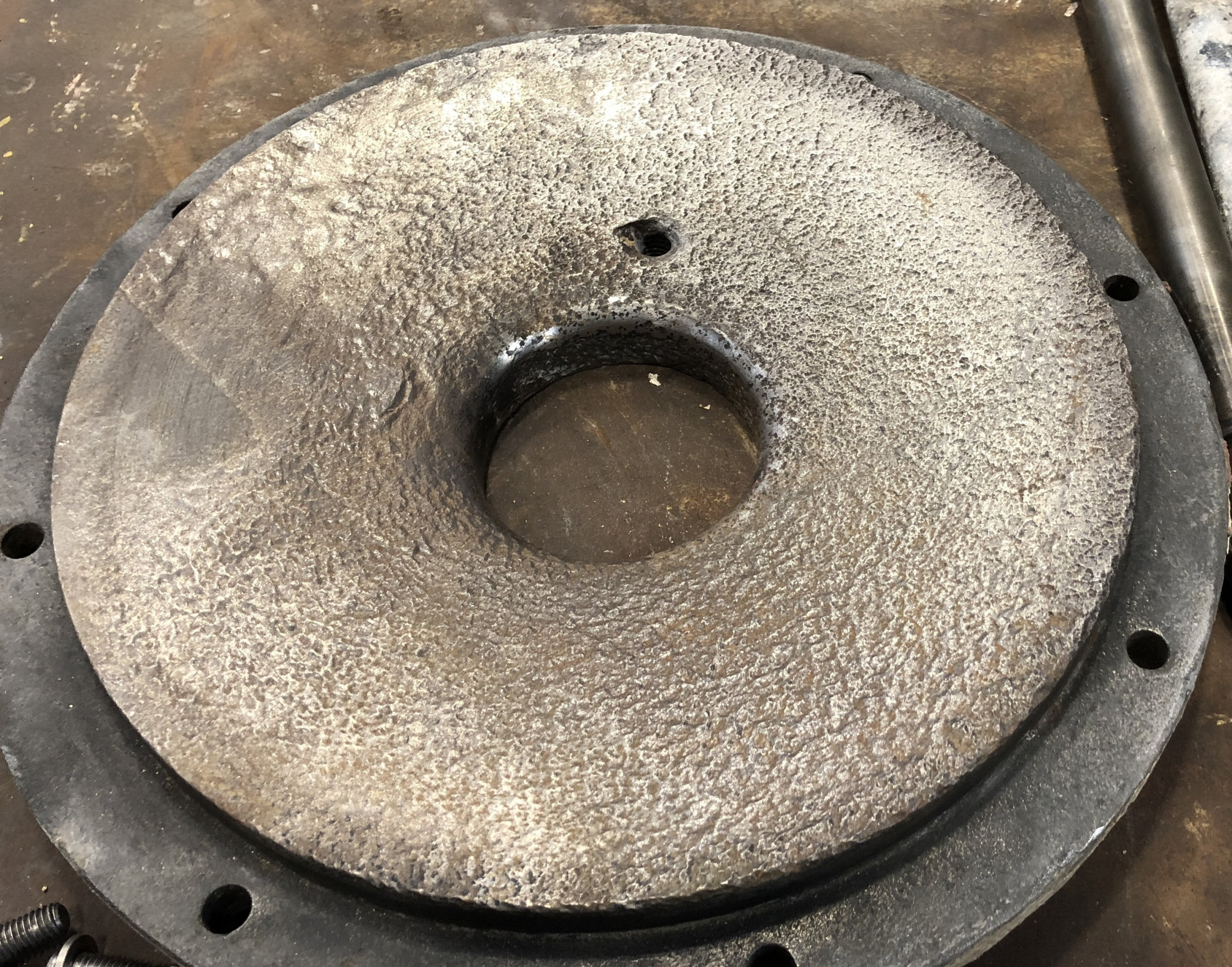

زمانی اتفاق می افتد که پمپ تحت فشار کم یا شرایط خلاء زیاد باشد. علائم حفره مکش در اطراف چشم پروانه وجود خواهد داشت که دارای چندین حفره خواهد بود ، علائم حفره شدید باعث می شود پروانه شبیه به اسفنج شود.

دلایل احتمالی کاویتاسیون مکش عبارتند از:

کاویتاسیون تخلیه:

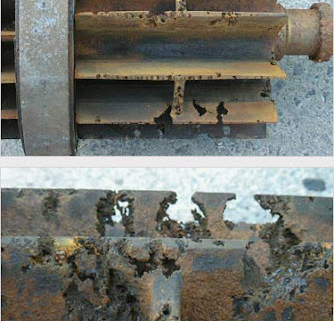

ممکن است با فشارهای تخلیه بسیار زیاد یا هنگامی که پمپ در کمتر از ۱۰ of از بهترین نقطه کارایی خود کار می کند رخ دهد که باعث چرخش بیشتر در داخل پمپ و سرعت بالای سیال در لبه بیرونی پروانه می شود. نشانه بارز حفره تخلیه ، سوراخ شدن پروانه در لبه های بیرونی است.

علل کاویتاسیون تخلیه عبارتند از:

ابتدا باید علت افت فشار را مشخص کنید. در بیشتر موارد مشکل را می توان با موارد زیر حل کرد:

  1. ساده سازی لوله مکش تا آنجا که ممکن است پیچ ها و دریچه ها را بردارید
  2. پمپ را به منبع سیال نزدیک کنید
  3. لوله ها را تمیز کرده و هرگونه انسداد را برطرف کنید
  4. افزایش قطر لوله مکش و کاهش سرعت ورودی
  5. کاویتاسیون یک مشکل رایج است اما با سایز صحیح پمپ ، لوله کشی خوب طراحی شده و نگهداری معمول فیلترها و صافی ها می توان تا حد زیادی از آسیب به پروانه ها جلوگیری کرد.

سوالات متداول:

آیا پمپ های خلاء می توانند حفره کنند؟

در این حالت ، هر پمپ خلاء دارای کاویتاسیون خواهد بود ، زیرا صرف نظر از ساختار پمپ خلاء و نسبت تراکم چقدر بزرگ است ، همان خلاء را در قسمت مکش پمپ خلاء ایجاد می کند ، که به ناچار حفره ایجاد می کند.

چگونه می توان از حفره شدن در پمپ خلا جلوگیری کرد؟

برخی نکات برای جلوگیری از کاویتاسیون به دلیل تبخیر عبارتند از:

  1. NPSHa> NPSHr + 3 فوت یا بیشتر حاشیه ایمنی.
  2. دمای پایین تر.
  3. سطح مایع را در ظرف مکنده بالا ببرید.
  4. نوع پمپ را تغییر دهید
  5. RPM موتور را کاهش دهید.
  6. از القا کننده پروانه استفاده کنید.
  7. افزایش قطر چشم پروانه.



علت اصلی کاویتاسیون در پمپ چیست؟

چه چیزی باعث ایجاد کاویتاسیون می شود؟ حفره زمانی اتفاق می افتد که حباب ها یا حفره هایی در داخل مایع ایجاد می شود زیرا فشار به سرعت از فشار بخار پایین می آید. هنگامی که حباب ها فشار بیشتری را تجربه می کنند ، فرو می ریزند و موج های ضربه ای کوچکی ایجاد می کنند که با گذشت زمان به قطعات آسیب می رسانند.

چگونه می توان کاویتاسیون پمپ را برطرف کرد؟

موارد زیر را امتحان کنید:

چگونه می توان فهمید که پمپ حفره دارد؟

علائم واضح کاویتاسیون سر و صدا و لرزش است. هنگامی که حباب های بخار منفجر می شوند ، می توانند یک سری حباب ، ترک خوردن ایجاد کنند ، طوری به نظر می رسد که شن در اطراف محفظه پمپ یا لوله کشی در حال تکان خوردن است.

کاویتاسیون در پمپ گریز از مرکز چیست چگونه می توان کاویتاسیون را حذف کرد؟

کاویتاسیون در پمپ ها ایجاد سریع و فروپاشی حباب های هوا در یک مایع است. هنگامی که سر مکش مثبت خالص (NPSHa) کمتر از سر مکش مثبت خالص مورد نیاز (NPSHr) باشد ، حفره شروع می شود.

کاویتاسیون و عوارض آن چیست؟

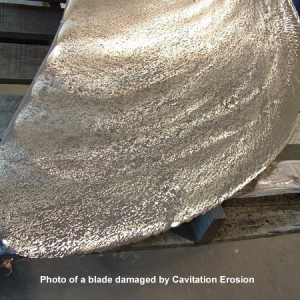

کاویتاسیون یک اصطلاح مهم برای مهندسان تجهیزات دوار است. تولید حباب یا حفره های بخار در جریان سیال در اثر فشار کم و فرو ریختن ناگهانی آن که باعث آسیب در قسمتهای مربوطه مانند پروانه ، محفظه پمپ و غیره می شود ، به عنوان حفره نامیده می شود.

چه شرایطی منجر به کاویتاسیون می شود؟

علل شایع حفره مکش می تواند شامل مسدود شدن فیلترها ، انسداد لوله در طرف مکش ، طراحی ضعیف لوله کشی ، کارکردن پمپ بیش از حد راست در منحنی پمپ یا شرایطی باشد که الزامات NPSH (سر مکش مثبت خالص) را برآورده نمی کند.

دو علت اساسی کاویتاسیون چیست؟

علل شایع کاویتاسیون مکش عبارتند از:

وقتی پمپ حفره می کند چه صدایی می دهد؟

معمولاً کاویتاسیون با صدا تشخیص داده می شود. پمپ یا صدای “ناله” (در شرایط خفیف تر) یا “تکان” (در اثر انفجار شدید) تولید می کند که می تواند مانند تیله در قوطی به نظر برسد.

چگونه از کاویتاسیون دریچه جلوگیری می کنید؟

مطمئن شوید که شیر مناسب را برای برنامه خود انتخاب کرده اید.
از شیرهای کنترل متعدد یا شیرهای کنترل چند مرحله ای استفاده کنید تا افت فشار به تدریج و نه به طور یکباره اتفاق بیفتد.
