اثر ارتفاع بر عملکرد پمپ های وکیوم آبی

( Altitude Effect on the Operation of Liquid Ring Vacuum Pumps )



منحنی های عملکرد پمپ های خلاء همیشه نسبت به فشار اتمسفر در سطح دریا به دست می آیند. هنگامی که یک پمپ خلاء در ارتفاعات بالاتر از سطح دریا کار می کند، فشار اتمسفر کاهش می یابد. نکته مهمی که باید در هنگام مواجهه با برنامه های کاربردی در ارتفاع به خاطر بسپارید، اندازه گیری سطح خلاء نسبت به فشارهای فشارسنجی است.

لطفاً مثال زیر را مشاهده کنید تا ببینید این چگونه بر محاسبه سطح خلاء تأثیر می گذارد. به عنوان یک قانون سرانگشتی، می توانید فرض کنید که به ازای هر افزایش ۱۰۰۰ فوتی ارتفاع، فشار هوا ۱ اینچ جیوه کاهش می یابد.

مثال:

محل نصب در دنور، CO (ارتفاع – ۵۰۰۰ فوت) واقع شده است. ظرفیت ۷۵۰ ACFM در گیج جیوه ۲۰ اینچ برای برنامه مورد نیاز است.

سوال این است: سطح خلاء معادل در سطح دریا چقدر است.

راه حل: از فرمول زیر برای محاسبه سطح خلاء معادل استفاده کنید.

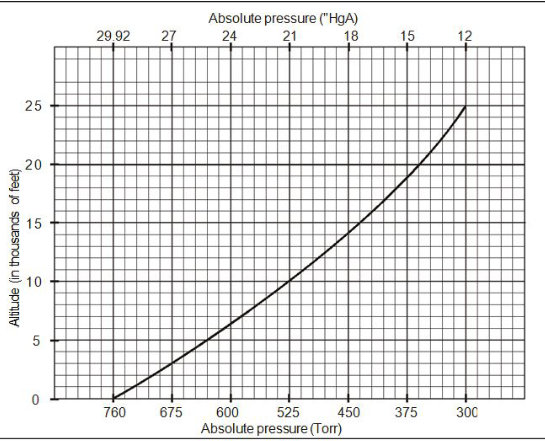

Pref = P1 x (29.92 / P2) که در آن Pref = سطح خلاء اصلاح شده P2 = فشار هوا در ارتفاع ___ = ۲۵٫۳ اینچ HgA (از نمودار) P1 = P2 سطح خلاء مورد نیاز در ارتفاع = ۲۵٫۳ اینچ HgA 20 اینچ جیوه = ۵٫۳ اینچ HgAPref = 5.3 اینچ جیوه x (29.92/25.3) = 6.3 اینچ HgA یا ۲۳٫۴ اینچ HgV (29.92 – 6.3) بنابراین، پمپ را با حداقل ظرفیت ۷۲۳M اینچ در AC4.4 انتخاب کنید. HgV.
